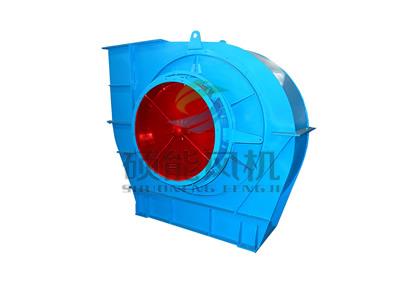

5-X系列離心風機
2016年06月13日 22:26
系列風機有：5-29、5-36、5-47、5-48、5-51、S5-55、5-60等離心風機
1. 用途
本系列離心通風機用于輸送、吸引空氣，以及輸送其它不自燃的、對人體無害的、不含粘性物質的、對鋼材無腐蝕性的氣體。所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不超過80℃。此類型風機具有空氣動力良好、壓力系數大、效率高、能耗低等特點，是目前國內替代其他風機的較理想產品 ?？捎糜谛阅軈?shù)要求相同的各種場合。
2. 型式
從電動機端正視，葉輪順時針旋轉的為右旋風機，以“右”表示；逆時針旋轉的為左旋風機，以“左”表示。
風機的出口位置，以機殼的出風口角度表示。出風口位置調整范圍0°～270°，間隔是22.5°。
風機的傳動方式有A、B、C、D、F四種。№2.8～6采用A式傳動，№8～20采用C、D式傳動，№20以上采用D、F式傳動。
3. 結構特點
風機中№2.8～6主要由葉輪、機殼、進風口等部分配之聯電動機而組成?！?以上除具有上述部分外，還有傳動部分等。
（1）葉輪由后向高效葉片、曲線形前盤和平板后盤組成。用Q345鋼板制造，并經靜、動平衡校正，空氣性能良好，效率高、運轉平穩。
（2）機殼做成兩種不同型式。№2.8～12機殼做成整體，不能拆開?！?2以上機殼制成中分或三分結構。
（3）進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
（4）傳動部分由主軸、軸承箱、定制滾動軸承、帶輪或聯軸器組成。
4. 性能與選擇
性能參數進氣條件：溫度t=200C 密度ρ=1.2kg/m3 大氣壓力P=101325Pa
流量范圍：2000~710000 m3/h
全壓范圍：1000~13000Pa
工作溫度：≤80℃
風機所配的功率系指在特定工況下加上機械損失的電耗與相應的安全系數而言，在運轉過程中應嚴格控制電流，不得超過電機額定值，否則將有燒毀電機的危險。
可根據用戶要求和使用特點，進行最合理的選型設計。
