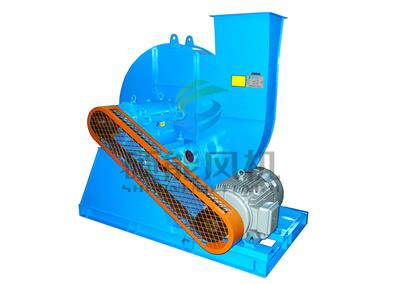

GY低噪聲鍋爐風機
2016年06月13日 23:51
1.用途、特點
本系列風機是工業鍋爐產品的不同特點和使用情況，自行研制的鍋爐配套專用通、引風機，選擇風機覆蓋面廣，噪聲低‘風機具有較高的效率，性能曲線平坦，高效運行區域較為寬廣，結構合理而基礎牢固。
引風機輸送介質為150℃＜ t ＜250℃的不含腐蝕性煙氣，煙氣含塵量不大于400mg/m3，設計溫度為150℃或200℃。
通風機輸送介質為20℃的空氣或空和其它不含腐蝕性，介質含塵量和其它固體雜質的含量不大于100mg/m3 并無粘性和無纖維物質。
2.形式
（1）風機制成單吸式，可制成右旋或左旋兩種型式，從傳動端一側正視風機，葉輪工作時順時針轉稱為右旋，反之則稱為左旋。風機的出口角度可做成左或右0°、45°90°、135°、180°、225°的不同出口方向，特殊出口方向可在訂貨時說明。
（2）風機的傳動方式：A式、C式、D式。
3.結構特點
風機主要由葉輪、機殼、進風口、機架、傳動組，調節門等組成。
（1）葉輪：弧錐形輪蓋、葉片和平板形輪盤之間，采用鋼板焊接結構，并與軸盤牢固鉚接成整體結構
葉輪經靜、動平衡校正，并經超速試驗，因此轉動平穩可靠。
（2）機殼：采用普通優質鋼板焊接而成的蝸殼形整體結構。
（3）進風口：制成收斂式流線形整體結構，用螺栓固定在機殼入口側墻板或蓋板法上。
（4）調節門：鼓、引風機一般均配以調節門，是用來調節風量的裝置，調節門的葉片
為花瓣形，采用外傳動結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。從進風口方向看，調節門手柄位置一般在右側。右旋風機手柄由下向上是全閉到全開，左旋風機手柄由上向下是全閉到全開。
（5）機架：采用型鋼焊接而成。
（6）傳動組：由主軸、聯軸器、軸承箱等組成，主軸由優質鋼制成，軸承為滾動軸承，
潤滑油采用30號機械油（出廠時傳動組里無油），油量按油位標志，有特殊要求可裝水冷卻裝置。A式傳動風機無傳動組。
4.性能與選擇
性能參數進氣條件:
通風機按氣體溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3計算，
引風機是按氣體溫度t1=150℃、大氣壓力P01=101325Pa、氣體密度ρ1=0.83kg/m3計算，或氣體溫度t1=200℃、大氣壓力P01=101325Pa、氣體密度ρ1=0.745kg/m3計算
