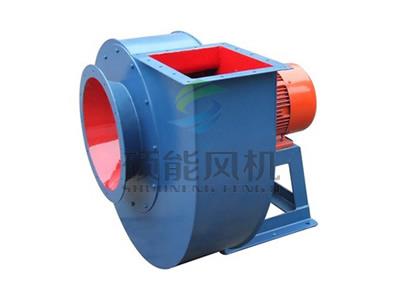

GM米機專用離心風機
2016年06月14日 10:13
1.用途
GM系列離心風機主要適用于：2-6臺米機風網(wǎng)的單獨或組合應用。亦可用于其他領域的氣力輸送、強制通風等場合。該系列風機具有高效、大流量、低噪聲、造型美觀、運轉平穩(wěn)、不易掉料等特點。
輸送的氣體必須無毒、無害、無腐蝕、不自燃，且溫度不超過攝氏80度，輸送氣體中所含粉塵不得大于150毫克/立方米。
２. 形式
1)通風機制成單吸入．
2)從電動機一端正視，葉輪須進針旋轉稱為右旋風機，以＂右＂表示；葉輪逆時針旋轉稱為左旋風機，以＂左＂表示．
3)風機的出風口位置，以機殼的出風口角度表示．
4)風機傳動方式為A式，均采用直聯(lián)．
GM系列離心通風機性能表
通風機按氣體溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3設計
|
機號No.
|
傳動方式
|
轉 速
r/min
|
流 量
m3/h
|
全壓
Pa
|
電 動 機
|
|
規(guī) 格 型 號
|
功率kW
|
|
GM7.5
|
A
|
2900
|
3980～8045
|
3645～2671
|
Y132S-2
|
7.5
|
|
GM11
|
A
|
2900
|
4253～9508
|
4074～2985
|
Y160M1-2
|
11
|
|
GM15
|
A
|
2900
|
5123～11455
|
4613～3381
|
Y160M2-2
|
15
|
|
GM18
|
A
|
2900
|
6336～11452
|
5458～4619
|
Y160L-2
|
18.5
|
|
GM22
|
A
|
2900
|
89616～15520
|
5458～3419
|
Y180M-2
|
22
|
|
GM30-1
|
A
|
2900
|
8144～18210
|
6021～3501
|
Y200L1-2
|
30
|
|
GM30-2
|
A
|
2900
|
7500～16000
|
6550～4550
|
Y200L1-2
|
30
|
|
GM37-1
|
A
|
2900
|
11516～21545
|
6172～3700
|
Y200L2-2
|
37
|
|
GM37-2
|
A
|
2900
|
8224～16240
|
6762～6017
|
Y200L2-2
|
37
|
|
GM45
|
A
|
2900
|
19494～29094
|
5645～3528
|
Y225M-2
|
45
|
