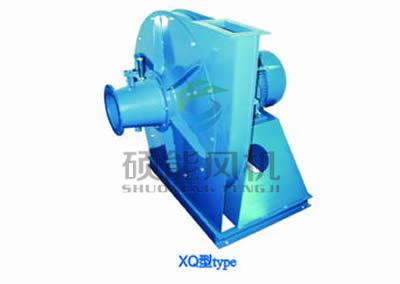

斜槽風機
2016年06月14日 12:14
1.風機的用途
斜槽風機是專門為水泥窯系統設計制造的一種高壓離心風機,具有壓力系數大,流量系數小,效率高,性能曲線平坦等特點,也可作為各種熔爐、鍛冶爐的鼓風用。輸送的介質為空氣或其他不自燃無腐蝕的氣體, 氣體內不許有粘性物質,所含的塵土及硬質顆粒物不大于150毫克/立方米。氣體溫度不得超過800C。
2.風機的型式
1）根據用戶的具體要求制成單吸入型。
2）風機可制成右旋或左旋兩種型式：從電機端正視風機，葉輪順時針方向旋轉稱為右旋轉風機，以“右”表示，反之則稱為左旋轉風機。
3）風機的出口位置，以機殼的出風口角度表示，“左”或“右”均可制成0度、45度、90度、135度、180度、225度等六種角度，也可根據用戶要求特殊制作。
4）風機的傳動方式一般為A、D式，即采用電機直聯或聯軸器傳動。
3.風機的結構
風機主要由葉輪、機殼、進風口、傳動組、整體支架、調節門、進口消聲器、流量計等組成。
葉輪：由后向彎曲葉片，曲線性輪蓋，平板輪蓋經焊接而成，葉輪成型后經動靜平衡校正，保證運轉平穩。
機殼：按最小流動損失設計成蝸形殼體，在機殼最底部設有不停機清洗排污裝置。
進風口：做成收斂式流線式整體結構，給風機以最佳效率。
傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成、軸承箱采用滾動軸承，稀油潤滑，并設計成水平剖分式以利檢修，采用新結構軸端密封，達到潤滑油不泄漏，保證操作環境清潔。
4.性能要求
性能參數進氣條件:
冷卻風機按氣體溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3設計，
當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。
在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
1)管網阻力實際值與計算值相差過大。由一般管網特性方程式p=kq2（k為阻力系數）可知，如實際值k小于計算值k時，則流量增大；若實際值k大于計算值k值流量減少。
2)選擇時未考慮風機本身全壓值偏差△p的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。
3)利用調節門的開閉程度調節流量。
4)改變風機的轉速調節流量。
5)調換壓力較高的或較低的風機調節流量。
6)改變管網阻力系數調節流量
5.訂貨
顧客在確定協議或簽定合同時應提出如下一些參數：
當?shù)卮髿鈮海ɑ蚝０胃叨龋㎏Pa
介質、溫度 ℃
流量 m3/h
壓力（全壓或靜壓） Pa
以及如下條件：出風口角度、旋轉方向
