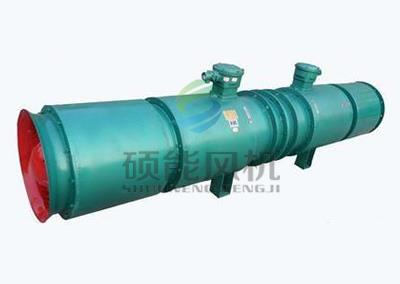

DSF工程隧道風機
2016年06月14日 13:10
1.用途
DSF型對旋式軸流通風機是一種用途廣、優點多的新型局部通風機。該型風機具有結構緊湊、噪音小、效率高、逆風性能好、適應性強等特點?？梢粰C多用，隨著掘進巷道的延深，可分別使用二級風機、一級風機和兩級同時使用，以達到減少能耗、節約資金的目的。同時，與普通局部軸流通風機相比，在同一條件下，小流量區特征得到了改善。
2.結構
該風機由消聲集風器、進氣消聲筒、電動機、葉輪、出氣消聲筒、擴散消聲筒、消聲錐等部分組成，采用電機直聯傳動(A)。
該型風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料。兩臺電動機均采用裝配式，由法蘭用螺栓與風道聯接，各級消聲風道均由法蘭盤用螺栓相互聯接，兩級葉輪等速對旋。
DSF系列對旋風機性能參數表
進氣條件：溫度t1=20℃、大氣壓力P01=101325Pa、氣體密度ρ1=1.2kg/m3
|
型號
|
轉速(r/min)
|
流量(m3/h)
|
全壓(Pa)
|
機殼輻射
噪聲dB(A)
|
電機功率(kW)
|
|
DSF2X4№5.0A
|
2900
|
9000
|
2200
|
≤85
|
2x4
|
|
DSF2X5.5№5.0A
|
2900
|
10800
|
2300
|
≤85
|
2X5.5
|
|
DSF2X7.5№5.0A
|
2900
|
15000
|
2400
|
≤85
|
2X7.5
|
|
DSF2X7.5№5.6A
|
2900
|
12000
|
3200
|
≤85
|
2X7.5
|
|
DSF2X11№5.6A
|
2900
|
19200
|
3000
|
≤85
|
2X11
|
|
DSF2X15№6.0A
|
2900
|
22800
|
3300
|
≤88
|
2X15
|
|
DSF2X18.5№6.0A
|
2900
|
21000
|
4200
|
≤90
|
2X18.5
|
|
DSF2X15№6.3A
|
2900
|
18000
|
3900
|
≤90
|
2X15
|
|
DSF2X22№6.3A
|
2900
|
27000
|
4200
|
≤90
|
2X22
|
|
DSF2X30№6.3A
|
2900
|
30000
|
4900
|
≤91
|
2X30
|
|
DSF2X37№6.3A
|
2900
|
35000
|
4800
|
≤91
|
2X37
|
|
DSF88-1№10A
|
1480
|
60000
|
4800
|
≤88
|
2X55
|
|
DSF92-1№11A
|
1480
|
75000
|
4800
|
≤90
|
2X75
|
|
DSF93-1№12.5A
|
1480
|
120000
|
4800
|
≤92
|
2X110
|
注:表中流量、全壓參數為最高效率點的設計參數。
