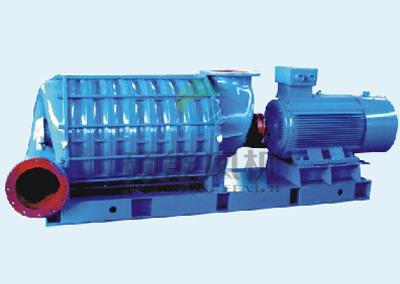

多級離心鼓風機廣泛用于各種冶煉高爐、洗煤廠、礦山浮選、污水處理、化工造氣等需要輸送空氣的場合，亦可用于輸送其它特殊氣體。該系列鼓風機具有效率高、噪聲低運行平穩、易損件少喝安裝、操作、維護簡便等特點。



型號說明：表示出口升壓為0.5kgf/cm2(5000毫米水柱)。

表示進口壓力為1.0kgf/cm2

表示進口流量為150米2

C表示多級低速離心鼓風機、主軸轉速≤3000轉/分；



2.結構與傳動

該系列鼓風機有兩種機型。一種為多級、單吸入、雙支承結構，采用聯軸器傳動，進風口和出風口方向均垂直向上，從電機端看，鼓風機為逆時針方向旋轉，另一種為多級、單級入、雙支承結構，從電機端看，鼓風機轉子為順時針方向旋轉，進風口和出風口均垂直向下。二種機型均有高速和低速風機。

機殼均由鑄鐵制成。C400-2以下風機機殼與軸承箱沿軸線水平上下中分。轉子的主軸用優質碳鋼制成，葉輪用合金鋼制成。C400-2以下的鼓風機，其軸承箱與下機殼鑄成一體，主軸用高強度合金鋼制成，葉輪采用高強度合金鋼制成。高速風機依據用途采用不同的材質材料。每級葉輪進口圈處、級間和機殼兩端裝有迷宮式密封，以防氣體泄露，鼓風機轉子經靜、動平衡校正，運轉平穩。高速風機機組主要由電機、變速器（或高速汽輪機）、風機本體、潤滑系統、現場檢測儀表以及進出口管道必備閥門等組成。有的還配置調速型液力偶合器或變速器和液力偶合器合為一體結構的“前置齒輪增速式液力偶合器”。離心鼓風機本體通過變速器或調速型液力偶合器（或液力偶合器串接變速器）由電機驅動，也可直接由高速汽輪機驅動。原動機、變速器或調速液力偶合器和離心鼓風機本體相互之間由齒式聯軸器或膜片聯軸器連接。

該系列鼓風機分別采用滾動軸承和滑動軸承，滾動軸承采用二硫化鉬鋰基潤滑脂潤滑；滑動軸承采用壓力供油強制潤滑，潤滑油為32號或46號透平油，潤滑系列包括主油泵、電動油泵、郵箱、油冷卻器，濾油器及高位油箱等。由于停電而停機時，高位油箱能繼續維持一定時間的潤滑，確保機組安全停機。

用戶對鼓風機如有其它要求，在訂貨時須注明，本廠可盡量滿足。



3.性能與選擇

鼓風機的性能參數均在標準狀態時得到。標準狀態是指：進氣溫度Tin=20℃，大氣壓力Pa=760毫米汞柱，相對溫度Φ=50%。如果進氣狀

態發生變化，則需換算。
