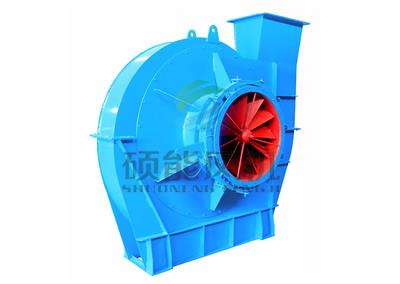

反吸引風機
2016年06月14日 10:25
1.風機的概述及特點
反吸引風機是我廠根據鐵合金除塵清灰系統的工藝特性和多年配套經驗,專門設計制造的一種反吸風離心風機,具有壓力系數高,防粘性好,流量系數小,效率高,性能曲線平坦,噪音較低等特點。
2.風機的型式
1）根據用戶的具體要求制成單吸入型。
2）風機可制成右旋或左旋兩種型式：從電機端正視風機，葉輪順時針方向旋轉稱為右旋轉風機，以“右”表示，反之則稱為左旋轉風機。
3）風機的出口位置，以機殼的出風口角度表示，“左”或“右”均可制成0度、45度、90度、135度、180度、225度等六種角度，也可根據用戶要求特殊制作。
4）風機的傳動方式一般為D式，即采用聯軸器傳動。
3.風機的結構
風機主要由葉輪、機殼、調節門、前蓋板、進風口、傳動組等組成。
1）葉輪：風機的葉輪材質為優質耐磨鋼板，葉輪成型后經靜、動平衡校正，確保運轉平穩可靠。
2）機殼：用優質低碳鋼板焊成蝸形殼體。
3）調節門：為花瓣式調節門，用以調節風機流量，軸向安裝在進風口前面，調節范圍由全閉到全開，為使調節門部位正常工作，必須很好的潤滑。
4）前蓋板：采用整體結構用螺栓與機殼組固定。
5）進風口：作成收斂式流線型的結構用螺栓與前蓋板固定。
6）傳動組：由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承采用我廠特別訂制生產的滾動軸承(22320W33/C3)，軸承箱上裝有溫度計和油位指示器，采用機油潤滑，采用N42或N46機械油,加入油量按油位標志要求。引風機備有水冷卻裝置，因此，應加裝通水管，耗水量隨氣溫不同而異，一般按0.5—1m³/h計算。
4．性能與選擇
性能參數進氣條件:
引風機按氣體溫度t1=80℃、大氣壓力P01=101325Pa、氣體密度ρ1=0.996kg/m3設計，
當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。
在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
1)管網阻力實際值與計算值相差過大。由一般管網特性方程式p=kq2（k為阻力系數）可知，如實際值k小于計算值k時，則流量增大；若實際值k大于計算值k值流量減少。
2)選擇時未考慮風機本身全壓值偏差△p的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。
3)利用調節門的開閉程度調節流量。
4)改變風機的轉速調節流量。
5)調換壓力較高的或較低的風機調節流量。
6)改變管網阻力系數調節流量
